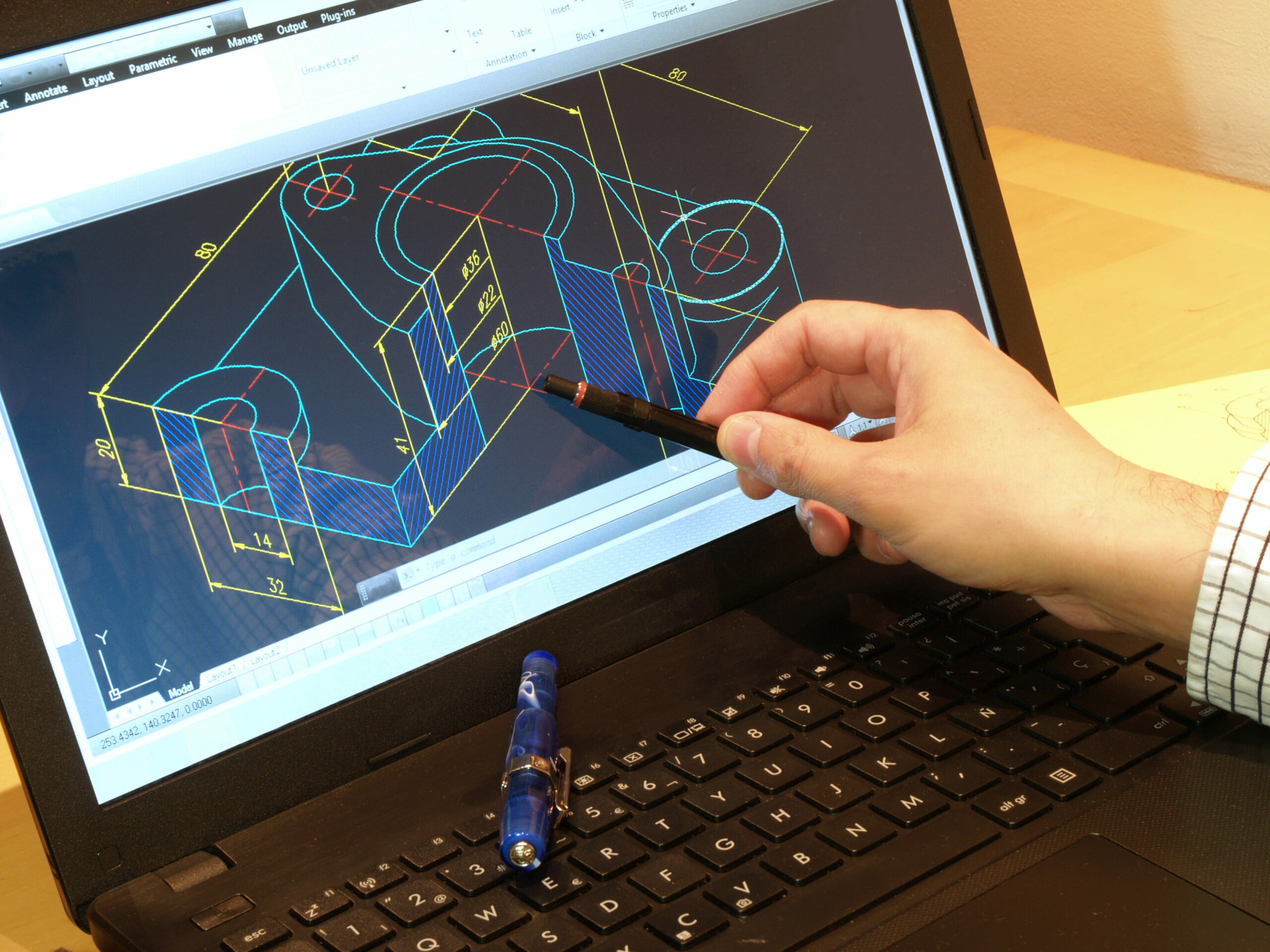

L'importanza dei programmi di disegno 3D nella progettazione meccanica

Dal tavolo da disegno al modello parametrico

Per decenni la progettazione meccanica è vissuta su tavole 2D: viste, sezioni, quote. Funzionava, ma ogni modifica costava ore e ogni errore si scopriva a valle, spesso in officina. Il disegno 3D ha ribaltato la logica: si costruisce un modello unico, tridimensionale e parametrico, dal quale le tavole 2D vengono derivate in automatico.

La parola chiave è parametrico. Il modello non è un insieme di linee ma di relazioni: quote guida, vincoli geometrici, feature che dipendono l'una dall'altra. Cambi un diametro e tutto ciò che ne dipende si aggiorna, tavole comprese. È qui che il tempo di progettazione crolla e la coerenza sale.

Vedere prima di produrre

Il vantaggio più concreto è la verifica anticipata. Un modello 3D permette di controllare interferenze tra i componenti, verificare i giochi, simulare il montaggio e — con i moduli CAE — analizzare sollecitazioni e deformazioni prima di tagliare il primo pezzo.

• Rilevamento automatico delle collisioni negli assemblaggi
• Verifica di masse, baricentri e momenti d'inerzia
• Analisi FEM di resistenza e rigidezza sui punti critici
• Simulazione cinematica di meccanismi e movimenti

Un modello, molte uscite

Dallo stesso file nascono le tavole di fabbricazione, i file per il taglio o la stampa 3D, le distinte base e i render per il cliente. Questo elimina le incoerenze tra ciò che si progetta e ciò che si produce: la fonte è una sola.

In CPPrototype partiamo sempre dal 3D proprio per questo: non è una scelta estetica, è il modo di ridurre gli errori e accorciare la distanza tra idea e componente finito.
